쇼트부품
SHOT BLAST
MPELLER는 SHOTBLAST 성능의 비중을 절반 이상 차지한다고 해도 과언이 아닐정도로 매우 중요한 부분이다. 작동원리는 엘보를 통해 투입된 쇼트볼이 컨트롤 게이지와 디스트리뷰터를 통과한다.
이 때 디스트리뷰터는 볼에이드 내에 볼이 몰리지 않도록 골고루 분사시켜 주는 역할을 하며 분사된 쇼트볼은 블에이드 면을 따라 고속으로 회전하는 휠에 의해 강력한 원심력을 얻게 된다.
힘을 지닌 쇼트볼은 블레이드 끝으로 접선방향으로 뿌려지게 되는데, 이 때 볼의 속도는 48m/s이다. (172.8km/h, IMPØ360기준임)
이로 인해 제품에 가해지는 변형에너지로(E1 = ½mv2sin θNTK) 압축 잔유응력을 발생하여 내구성이 요구되는 제품(항공기, 자동차, 선박 기타 산업의 핵심부품 등)에 피로수명을 증진시키는 작업을 shot peening이라 하고,
주조 품 탐사 철강품 철강구조물의 밀스케일 및 산화피막 제거 고무제품이나 PRESS 제품의 BURR 제거 등의 작업을 shot blasting이라 한다.

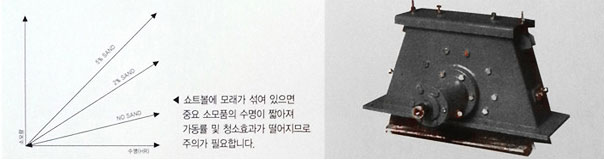

소모품의 사용시간은 사용상황 및 ABRASIVE의 재질 등에 따라 변화합니다. 아래 표는 15HP ~ 30HP에서 표준 회전수의 IMPELLER로 SHOT BALL, GRIT 또는 CUT WIRE를 사용한 경우의 개략적인 시간입니다. 탈사 작업시 사용시간의 하기 표기값은 약 1/2정도 이하로 됩니다. 또한 마력, 회전수에 의해서도 사용기간은 변화합니다.
(1)BLADE 및 BLADE PIN
BLADE면이 현저하게 파상 마모되었을 때 도는 BLADE 두께가 최소 3~4mm 정도 되었을 때 교환합니다. 편마모가 되면 토사재의 산포각이 넓어져 같은 투사속도에서 청정효과가 나빠지게 됩니다. BLADE의 교환시에는 8EA 모두 교체하여야 합니다. 일부만 교체하면 UNBALANCE에 의하여 유해한 진동이 발생하며 심한 경우에는 WHEEL 전체의 고장을 일으킬 수 있습니다.
교환방법
IMPELLER UNIT CASING COVER를 해체하고 COVER LINER를 해체한 다음 BLADE 고정 스프링 핀의 집게를 이용하여 탈취합니다. PIN이 이탈 되지 않을 때에는 SHOTBALL등이 WHEEL과 BLADE 사이에 끼어있으므로 HAMMER등으로 BLADE에 충격을 주오 SHOT BALL을 떨어낸 후 PIN을 배어내고 BLADE를 WHEEL의 홈방향으로 당기면 빠집니다. 새로운 BLADE를 WHEEL 홈에 끼워 넣고 스프링 홈을 맞춘 다음 스프링을 끼워넣으면 교환이 완료됩니다.
(2)CONTROL CAGE 및 DISTRIBUTOR
CONTROL CAGE는 CRACK이 일어났을 때 또는 국부마모가 발생되어 CAGE 창부분이 약 15mm 정도 마모하였을 때 또는 내부 두께가 약 1/2정도 마모 되었을 때 교환합니다.
교환방법
IMPELLER UNIT 외부의 SHOT BALL이 공급되는 도임 HOPPER를 해체하고 내부에 WRENCH BOLT를 풀어내면 DISTRIBUTOR CONTROL CAGE 순으로 빠져나옵니다. 이 때 CONTROL CAGE의 창문위치를 확인하여 기억한 후 부품교체 후에 역순으로 조립합니다.
(3)내부 LINER
내부 LINER는 마모가 진행하여 LINER 자체에 구멍이 생기기 직전에 교환합니다. 측판 LINER보다는 SIDE LINER 및 CONVER LINER의 마모가 심합니다.
교환방법
COVER LINER는 IMPELLER CASING COVER를 열면 해체됩니다. SIDE LINER는 IMPELLER UNIT 당 2개조로 구성되어 있습니다. 측판 LINER는 COVER LINER, SIDE LINER를 해체한 후 IMPELLER BASE를 잡아주고 있는 BASE를 열고 CASING 외부의 BOLT를 해체하고 CONTROL CAGE를 해체하여 BASE 안쪽에서 잡아당기면 분리됩니다.

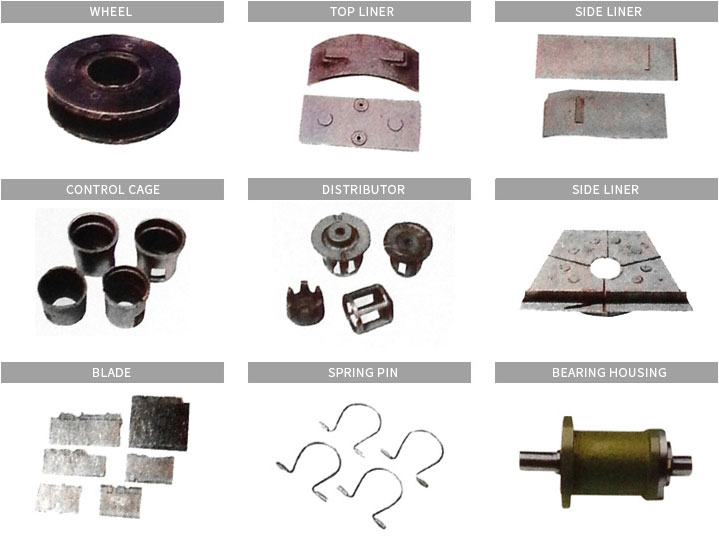

| 품명 | 재질 | 수량 | 사용시간(HR) | 비고 |
|---|---|---|---|---|
| BLADE | 27CR | 8EA | 400~600 | |
| BLADE PIN | S45C | 1EA | 1,200~2,000 | |
| CONTROL CAGE | 27CR | 1EA | 600~1,000 | |
| DISTRIBUTOR | 27CR | 1EA | 800~1,000 | |
| 전후면 LINER | 27CR | 1EA | 3,000~6,000 | |
| COVER & SIDE LINER | 27CR | 1EA | 2,000~4,000 | |
| IMPELLER WHEEL | S45C | 1SET | 6,000~10,000 |
